«Собрал антенну для модема своими руками — теперь 4G в деревне работает стабильно»: собственный опыт

Слабый мобильный интернет в селе — больше не приговор. Сделайте наружную антенну своими руками: материалов минимум, инструменты базовые, а выигрыш по уровню — ощутим.

Шаг 1. Разведка сети

• Узнайте, какой диапазон у вас реально работает: 3G (2100) или LTE (800/1800/2600). Помогут приложения Network Cell Info/NetMonitor, инженерное меню телефона.

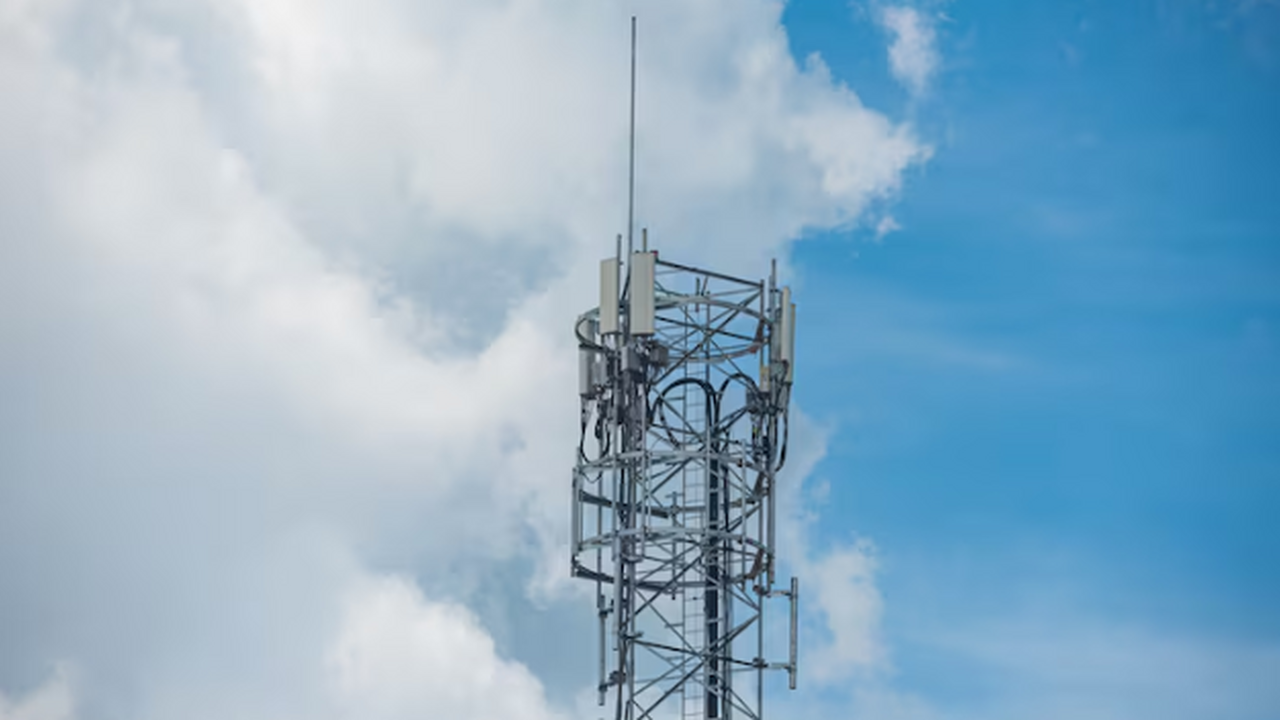

• Определите ближайшую БС оператора и примерное направление.

Шаг 2. Комплектующие

• Модем/роутер с портом для антенны (TS‑9/CRC‑9/SMA).
• Коаксиальный кабель 50 Ом (LMR‑200/240 или качественный RG‑58), 5–10 м.
• Медные пластины 0,8–1 мм (2 шт.), шпилька М6, шайбы/гайки.
• Паяльник, припой, флюс, дрель, ножницы по металлу, маркер, штангенциркуль.
• Пигтейл‑переходник под модем.

Шаг 3. Геометрия и подготовка дисков

• Для LTE 1800/2100: Ø диска ~100 мм; для LTE 2600: ~90 мм; для 3G 900 — крупнее (~160 мм).
• Центр — отверстие 6 мм.
• Точка центральной жилы — смещение: 8 мм (1800/2600), 11 мм (2100). Отверстие 1,5–2 мм.
• Точка массы — рядом или на краю, под оплётку.
• Междисковый зазор — 12–15 мм (регулируется шайбами).

Шаг 4. Сборка и пайка

• Соберите диски на шпильке с проставками, оставив доступ к местам пайки.
• Зачистите, залудите кабель, припаяйте жилу к смещённой точке, оплётку — к массе.
• Изолируйте пайку, подтяните гайки, проверьте зазор.

Шаг 5. Монтаж и наведение

• Установите на мачту/кронштейн, выше уровня крыши/окон.
• Поворачивайте по азимуту и наклону с контролем параметров RSRP/RSRQ/SINR (через интерфейс модема/телефона).
• Зафиксируйте положение с максимальным SINR и приемлемым RSRP.
• Защитите соединения от влаги (термоусадка/герметик), сделайте капельник на кабеле.

Шаг 6. Настройка модема и сети

• В интерфейсе модема зафиксируйте наиболее «чистый» диапазон (Band 3/7/20 для LTE).
• При необходимости смените оператора — иногда в этой точке другой провайдер даёт лучшую соту.

Ожидаемый результат

• Рост уровня на 5–15 дБ, увеличение стабильности канала, снижение потерь пакетов.
• Реальный прирост скорости (особенно аплоада) и падение пингов.
• Видеосвязь и обучение/работа «без нервов».

Вопросы и ответы

• Можно ли брать 75‑омный кабель (TV)? Не рекомендуется: несогласование и потери. Нужен 50 Ом коаксиал.
• Работает ли без пайки (через индуктивную петлю)? Худше. Прямое подключение эффективнее.
• Как защитить от молнии? Заземление мачты, разрядник по коаксиалу (для полноценной защиты), отключение на грозовой сезон/во время гроз.

Сопутствующие меры для максимального эффекта

• Перенесите модем ближе к антенне (уличный бокс + PoE/USB‑удлинитель), чтобы укоротить коаксиал.
• Обеспечьте стабильное питание роутера/модема (ИБП), особенно зимой.
• Применяйте агрегирование каналов/политику QoS в роутере, если поддерживается.

Сделайте один раз аккуратно — и забудьте про «едва тянет». В сельских условиях DIY‑антенна — это самое выгодное соотношение цены к результату.
