«Собрал антенну для модема самолично — теперь 4G в деревне работает стабильно»: личный опыт

В слабой зоне покрытия даже нормальный модем «задыхается»: то 1 деление, то «нет сети», видеосвязь рвётся, а страницы грузятся вечность. Покупка дорогого «усилителя» не всегда решает проблему и часто бьёт по бюджету. Альтернатива — собрать простую внешнюю антенну своими руками. При точном соблюдении размеров она реально поднимает уровень сигнала и стабилизирует подключение.

Почему самодельная антенна работает

• Принцип волнового согласования. Металлические элементы нужной формы и размеров резонируют на частотах 3G/4G (UMTS/LTE), «собирая» больше энергии поля и передавая её по коаксиалу к модему.
• Минимальные потери в тракте. Короткий качественный коаксиал + чистая пайка дают выигрыш по уровню в несколько децибел — этого достаточно, чтобы перейти из «красной зоны» в «зелёную».
• Точная геометрия важнее «дороговизны». Как подчеркивает инженер‑радиолюбитель Иван Климов, правильно вырезанные и установленные элементы зачастую превосходят дешёвые фабричные «усилители».

Что понадобится

• USB‑модем (или роутер с LTE‑модемом) с входом для внешней антенны/пигтейла.
• Коаксиальный кабель (лучше малопотерный 50 Ом: RG‑58 хорошего качества или CRC‑9/CRC‑240; для длинных трасс — RG‑8X, LMR‑200/240). Длина ориентировочно 10 м.
• Две медные пластины толщиной 0,8–1 мм (можно вырезать из листовой меди).
• Металлическая шпилька М6 (несколько гаек и шайб для фиксации).
• Паяльник, припой, флюс, дрель со сверлами 1,5–6 мм, ножницы по металлу/лобзик, маркер, штангенциркуль.
• Переходник (пигтейл) под модем: чаще всего TS‑9, CRC‑9, SMA‑female — зависит от модели.

Геометрия «блинов» и точки пайки

Популярная практичная конструкция — «двойной диск» (вариация волнового вибратора с круглыми элементами), которую несложно изготовить дома.

• Разметьте на медных пластинах два круга одинакового диаметра (обычно 80–120 мм — размер подбирается под целевой диапазон, для LTE 1800/2100/2600 чаще используют 90–110 мм).
• В центре каждого диска просверлите отверстие под шпильку М6.
• На одном диске отметьте маркером точку припайки центральной жилы, отступив от центра:
  • для 3G (≈2100 МГц) — 11 мм;
  • для LTE 1800/2600 — 8 мм (для 1800 МГц иногда берут 9–10 мм, для 2600 — 7–8 мм).
• В этой точке просверлите отверстие 1,5–2 мм под жилу. Рядом сделайте ещё одно маленькое отверстие под оплётку/прижимной винтик.

Важно: расстояние между дисками влияет на резонанс. Начните с междискового зазора 12–15 мм (регулируется шайбами). Дальше подстройте экспериментально по уровню сигнала.

Сборка и пайка

1. Соберите «бутерброд»: шпилька — шайба — диск №1 — шайбы/проставки — диск №2 — шайба — гайка. Оставьте доступ к точкам пайки.
2. Снимите изоляцию с конца коаксиала, аккуратно разделите центральную жилу и оплётку.
3. Припаяйте центральную жилу к отмеченной точке на «рабочем» диске. Оплётку подведите к отдельной точке массы (либо к краю диска, либо к отдельной маленькой пятачковой площадке, соединённой с диском). Следите, чтобы жила не касалась оплётки — короткое замыкание «убьёт» эффект.
4. Залудите и заизолируйте узел термоусадкой/лаком, чтобы влага не попадала в место пайки.
5. Затяните гайки, выставив междисковый зазор 12–15 мм. Убедитесь в жёсткости конструкции.

Совет: чтобы снизить влияние кабеля, сделайте «петлю‑развязку» у точки пайки и закрепите коаксиал нейлоновыми стяжками на шпильке/кронштейне.

Кабель и подключение к модему

• Чем короче коаксиал — тем лучше. Каждый метр добавляет потерь, особенно на частотах LTE. Оптимально 5–10 м хорошего кабеля.
• Используйте качественные разъёмы и пигтейл под ваш модем (TS‑9/CRC‑9/SMA). Дешёвые переходники дают лишние потери.
• Если модем без внешнего порта, применяют «индукционную связь» (намотка/петля рядом с модемом), но это менее эффективно, чем прямое подключение.

Установка и наведение

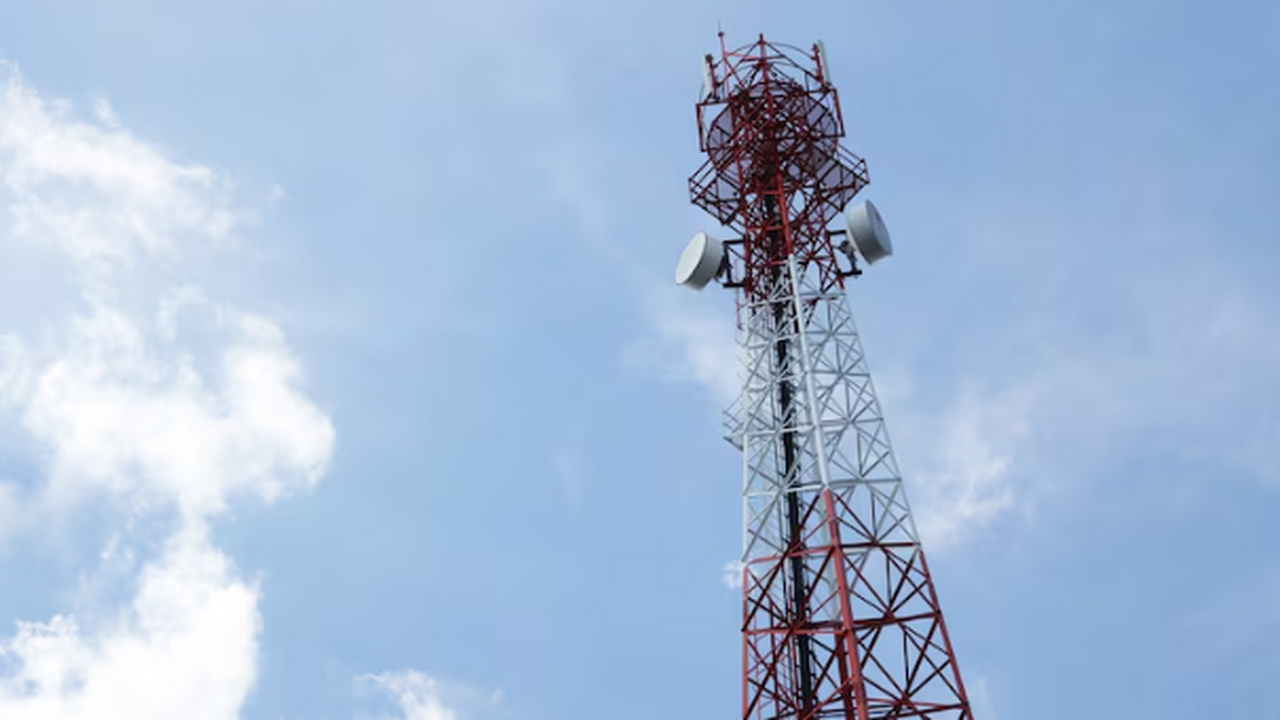

• Поднимите антенну как можно выше — на мачту/кронштейн у окна или на фасаде, с «прямым взглядом» в сторону базовой станции (БС).
• Удалите металлические экраны поблизости (листы, водостоки) — они искажают диаграмму направленности.
• Для грубой ориентации используйте карты операторов/Cell ID/приложения (Network Cell Info, NetMonitor): найдите ближайшую БС и поверните диски на неё.
• Шаговая подстройка: поворот по азимуту по 5–10°, каждый шаг — контроль уровня (RSRP/RSRQ/SINR в инженерном меню телефона/модема). Ищите максимум SINR и лучший RSRP.
• Подстройка зазора между дисками (±1–2 мм) иногда даёт заметный прирост — зафиксируйте лучшую позицию.

Типовые диапазоны и ориентация

• 3G UMTS 2100 — большинство операторов в сельской местности.
• LTE 1800/800/2600 — зависит от оператора и района; 800 МГц даёт дальность, 1800/2600 — скорость при близости к БС.
• Поляризация: чаще вертикальная; ориентируйте плоскость дисков согласно лучшему уровню (проверка практикой). Для LTE с MIMO можно собрать две антенны и расположить под углами 45°/−45°.

Ошибки, которых стоит избегать

• Длинный «тонкий» кабель (RG‑174, длиннее 5 м) — потери «съедают» весь выигрыш.
• «Сопля» пайки и непропаянные экраны — резкое падение уровня и нестабильность.
• Монтаж прямо на мокром дереве/металле без изоляции — расстройка антенны и затухание.
• «Случайные» размеры: для 3G/4G миллиметры имеют значение — соблюдайте разметку.

Что получите на выходе

• Рост уровня сигнала (RSRP) на 5–15 дБ и улучшение качества (SINR).
• Стабильный канал: меньше обрывов, нормальная видеосвязь, уверенный VPN/банкинг.
• Заметный прирост скорости загрузки/отдачи, особенно в вечерний «час пик».

Комплексные советы по стабильному интернету в селе

• Определите «главную» БС для вашего оператора — иногда смена SIM на другого оператора в той же точке даёт лучший результат.
• Настройте модем на «фиксированный» диапазон, где сигнал чище (через web‑интерфейс/AT‑команды).
• Установите модем ближе к антенне (уличный бокс + PoE/USB‑удлинитель с активным хабом), чтобы сократить коаксиал.
• Следите за питанием: роутер/модем любят стабильное напряжение — используйте ИБП.

Итог: аккуратно собранная антенна из доступных материалов с точным соблюдением размеров и нормальным коаксиалом часто решает проблему «едва ловит» — и позволяет полноценно работать и учиться там, где раньше интернет «дышал на ладан».
