Столбы из профильной трубы для забора: сечение по высоте и парусности, глубина, бетонирование или забивка
На столбы такую трубу берут чаще круглой: у неё плоская грань упрощает крепление лаг и полотна без сверления под кривизну. Сечение трубы, глубина установки и способ фиксации столба при этом решаются отдельно, под конкретную высоту забора, тип грунта и вес полотна.
Сетка, профнастил и глухое сплошное полотно нагружают профильную трубу для забора по-разному, а суглинок и песчаный грунт требуют разной глубины и разного способа установки - забивки, бетонирования или забутовки щебнем.

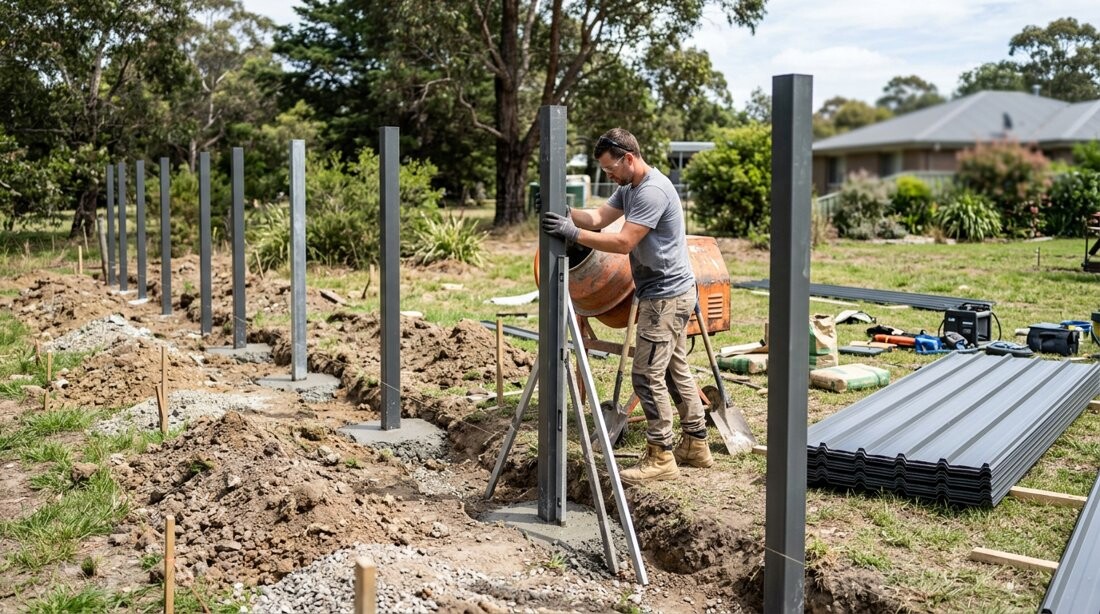

Свежеустановленные столбы из профильной трубы - часть уже забетонирована и выровнена по уровню
Почему для столбов забора чаще берут профильную трубу, а не круглую
Плоская грань упрощает крепление. Лаги, кронштейны и полотно прижимают саморезом или хомутом прямо к грани, без сверления и переходных пластин. Круглая труба по прочности не хуже - для неё другой набор сечений и креплений, здесь эта тема не разбирается.
Три момента объясняют это удобство на практике:
- полотно и лаги крепятся к плоской грани без выборки паза;
- прямой угол упрощает разметку и резку при сборке пролётов;
- крепёж на ровной грани держится плотнее и меньше расшатывается со временем.
Какое сечение профильной трубы для забора выбрать по высоте и парусности
Тип заполнения задаёт минимальное сечение столба: чем плотнее и выше полотно, тем больше на него давит ветер и тем толще нужна стенка трубы.
| Тип заполнения | Сечение | Толщина стенки | ГОСТ |
|---|---|---|---|
| Сетка, штакетник - лёгкое продуваемое полотно | 40×40 мм | 2 мм | ГОСТ 8639-82 |
| Профнастил, стандартная высота забора | 60×40 мм | 3 мм | ГОСТ 8645-68 |
| Сплошное полотно, увеличенная высота | 80×80 мм | 4 мм | ГОСТ 8639-82 |
Сечение столба растёт вместе с парусностью полотна - от продуваемой сетки до глухого сплошного забора; массы этих же типоразмеров участвуют дальше, в расчёте глубины и веса столбов.
Сечение растёт с высотой не только из-за веса полотна, но и из-за ветровой нагрузки: чем выше и глуше забор, тем больше площадь под ветром и выше пиковое давление у земли. Нормативное давление ветра по табл. 11.1 СП 20.13330.2016 (I ветровой район) - 0,23 кПа; свод требует применять к ограждениям и их креплениям пиковые значения ветрового давления (п. 11.1.2). До готового сечения по формуле цифру не доводят - коэффициентов под конкретную геометрию нет; она лишь объясняет, почему глухой забор выше требует более толстой трубы.
Толщина стенки: почему 2 мм не всегда достаточно
Одно сечение - разный вес. Трубу 60×40 мм выпускают со стенкой 2 и 3 мм: масса погонного метра - 2,96 кг против 4,30 кг по ГОСТ 8645-68 - на вид одинаковая, жёсткость на изгиб разная.
Тонкостенная труба под сплошным полотном на открытой местности гнётся на ветру раньше срока - запас по стенке дешевле переделки столба. Для сетки или штакетника обычно хватает нижней границы, для профнастила и сплошного полотна берут не менее 3 мм.
На какую глубину закапывать столб
Столб держится в грунте трением и упором боковой поверхности - чем глубже он стоит, тем меньше его раскачивает ветер. Отраслевая практика, не норма ГОСТ или СП, - закапывать столб не менее чем на треть надземной высоты. На пучинистом грунте это значение сверяют с глубиной сезонного промерзания и берут большее из двух чисел.
Глубину для конкретного столба считают в четыре шага:
- Меряют надземную высоту столба и делят на три - минимальное заглубление по практике монтажа: для высоты 2,0 м получается 0,67 м.
- Сравнивают это значение с глубиной сезонного промерзания грунта в своём районе - для Подмосковья и суглинка это 1,4 м (СП 22.13330.2016, п. 5.5.2-5.5.4).
- На пучинистом грунте (суглинок, глина) берут большее из двух чисел - в этом примере итоговая глубина установки равна 1,4 м, а не 0,67 м.
- К заглублению прибавляют надземную высоту столба и получают общую длину трубы на закупку - 2,0 + 1,4 = 3,4 м.
Труба 60×40×3 (4,30 кг/м по ГОСТ 8645-68) длиной 3,4 м весит около 14,62 кг на столб. При шаге 2,5 м - практика, совпадающая с длиной листа профнастила - участок 20 м требует 9 опор, а весь металл на столбы выходит около 131,58 кг.
Разрез установки столба: 2,0 м над землёй, 1,4 м заглубление, общая длина трубы 3,4 м
Бетонировать, забить или забутовать щебнем
Бетон - не единственный способ. Выбор зависит от грунта участка и веса полотна, а не от привычки ставить забор только на раствор.
| Способ установки | Когда применяют | Ограничение |
|---|---|---|
| Забивка без бетона | плотный дренирующий (песчаный) грунт, лёгкое полотно - сетка, штакетник | хуже держит на пучинистом грунте и при высокой парусности |
| Бетонирование в открытую лунку | стандартный случай, средняя и большая парусность полотна | без дренажа и расширения лунки бетон на пучинистом грунте может выдавливать морозом |
| Забутовка щебнем без раствора | дренирующий грунт, лёгкое-среднее полотно, нужен лучший отвод воды | менее жёсткая фиксация столба, чем бетон |
Таблица показывает, какому грунту и полотну подходит каждый из трёх способов - от лёгкой забивки до бетона с расширенной лункой.
На песчаном дренирующем грунте забивка часто держит не хуже бетона и не требует недели на схватывание раствора. На глине и суглинке без дренажа и правильной формы лунки бетонный блок рискует уйти вместе со столбом при пучении.
Как защитить столб от пучения и коррозии
Расширение низа лунки под бетон - «обратный конус» или «анкерная пята» на практике - не даёт блоку выдавливаться вверх при промерзании: расширенная часть цепляется за грунт снизу. Дренажная подушка на дне лунки - щебень или песок - отводит воду от торца трубы и снижает пучение под столбом.
Заглушка на верхнем торце - обязательная деталь: без неё в трубу попадает вода, и столб ржавеет изнутри быстрее, чем снаружи. Трубу грунтуют и красят снаружи и внутри у среза до установки - после того как столб закопан, доступ к этим местам пропадает.

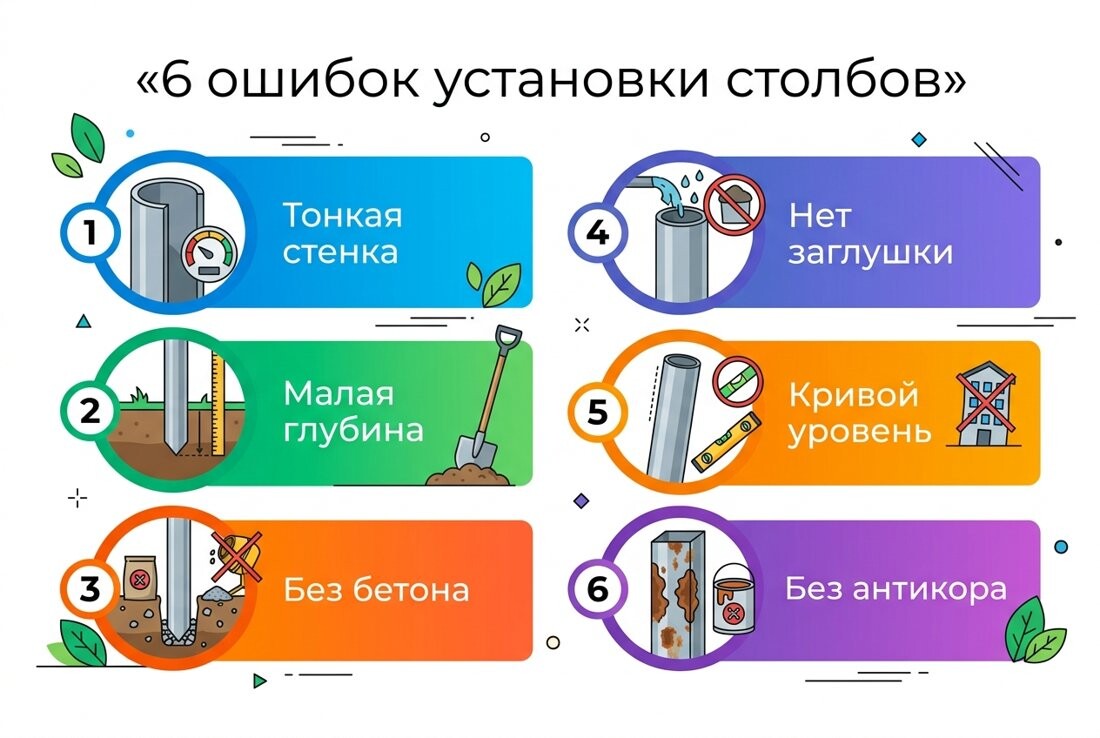

Какие ошибки чаще всего допускают при установке столбов из профильной трубы
- Забетонировали столб без дренажного слоя и расширения лунки, а глубину взяли меньше и правила трети высоты, и глубины промерзания - на пучинистом грунте бетон вместе со столбом выдавливает или столб «гуляет» уже за одну-две зимы.
- Взяли трубу со стенкой 1,5-2 мм под высокий сплошной профнастил и оставили шаг столбов, рассчитанный на лёгкую сетку - столб «играет» уже на второй-третий сезон, а на длинном открытом пролёте сплошное заполнение раскачивает его сильнее, чем секция с сеткой при том же шаге.
- Прикрутили лаги к столбу без герметизации точек прокола - именно в проколах плоской грани начинается ржавчина изнутри, хотя труба снаружи ещё выглядит целой.
На практике чаще всего экономят на глубине и толщине стенки - оба параметра не видны после сборки и покраски, а ошибка вылезает через сезон-два, когда столб клонит или ржавеет изнутри.
Что в итоге определяет сечение и глубину столба для забора
Сечение столба под забор из профильной трубы подбирают по типу полотна - от 40×40 мм под лёгкую сетку до 80×80 мм под глухое высокое ограждение, беря стенку не по нижней границе диапазона. Глубину устанавливают по большему из двух чисел - трети надземной высоты и глубины промерзания грунта в своём районе, а способ фиксации выбирают по тому, насколько грунт дренирует воду и пучит зимой. При таком подходе столб не приходится выправлять или перекапывать уже после первого сезона.
